AFDD故障電弧探測器

慨述

許多嚴重的火災事故是由于線路中低于額定電流或預期短路電流的故障電弧引起的，這些危險的電弧可能發生在設計不合理或老化的供電線路上、電器插頭以及家用電器的電源線、內部線束或零部件絕緣上。當故障電弧發生時，線路上的漏電、過流和短路等保護裝置，可能無法檢測到故障電弧或者無法迅速動作切斷電源，極易引發火災。

產品特點及用途

本產品為故障電弧探測器，是一種獨立式的故障電弧火災探測器，具有體積小、功能多、可靠性強、安裝方便等特點。產品遵循國標 GB14287.4-2014，該產品可以對接入線路中的故障電?。òü收喜⒙撾娀　⒐收洗撾娀。┻M行有效的檢測，通過內置電路及軟件對下級線路的故障電弧情況進行分析處理，判斷下級終端線路的狀態。當檢測到線路中存在引起火災的故障電弧時，可以進行現場的蜂鳴器發出報警聲，點亮黃色故障燈，輸出脫扣信息至分勵脫扣器，并將報警信息傳輸給上端監控設備，以實現預警火災發生的目的。廣泛適用于現代大體量建筑、公共集聚場所建筑和一類高層建筑；商場、體育館、禮堂、影劇院、大型醫院、學校，地鐵大型企業廠房等建筑等低壓線路場所中。

產品功能

本產品為故障電弧探測器，是一種獨立式的故障電弧火災探測器，具有體積小、功能多、可靠性強、安裝方便等特點。產品遵循國標 GB14287.4-2014，該產品可以對接入線路中的故障電弧（包括故障并聯電弧、故障串聯電?。┻M行有效的檢測，通過內置電路及軟件對下級線路的故障電弧情況進行分析處理，判斷下級終端線路的狀態。當檢測到線路中存在引起火災的故障電弧時，可以進行現場的蜂鳴器發出報警聲，點亮黃色故障燈，輸出脫扣信息至分勵脫扣器，并將報警信息傳輸給上端監控設備，以實現預警火災發生的目的。廣泛適用于現代大體量建筑、公共集聚場所建筑和一類高層建筑；商場、體育館、禮堂、影劇院、大型醫院、學校，地鐵大型企業廠房等建筑等低壓線路場所中。

基本功能

可以精準判斷每一相線上的正常電弧和故障電弧。檢測到故障電弧時，發出聲光報警，同時向監控設備發送報警信號，并且將故障點的位置信息傳送至監控設備，定位故障的區域。

消音/ 測試功能

消音功能：消除報警聲音；當產品檢測到故障電弧后，發出聲光報警，可以通過面板上的消音按鍵消除產品的報警聲音，消音后報警燈狀態將維持不變。

測試功能：確認產品功能是否正常；當產品處于無報警狀態下，長按此鍵 5秒，產品進入報警狀態，長按下復位按鍵 5秒，系統將將產品切換至正常工作狀態。

復位功能

本產品具有復位功能；如果產品檢測到線路中故障電弧后，發出聲光報警。當排除線路中產生故障電弧原因后，可以通過長按復位按鈕 5秒來對產品進行復位操作，“嘀”的一聲產品復位成功，消除產品報警狀態。

通訊功能

本產品可以通過 RS485 串口總線與上端消防控制系統進行通訊，可以將檢測到線路狀態實時上傳，并可通過上端消防控制系統對下端故障電弧探測器進行報警復位實現了智能統一控制管理。（注意：485通訊線不能接反）。

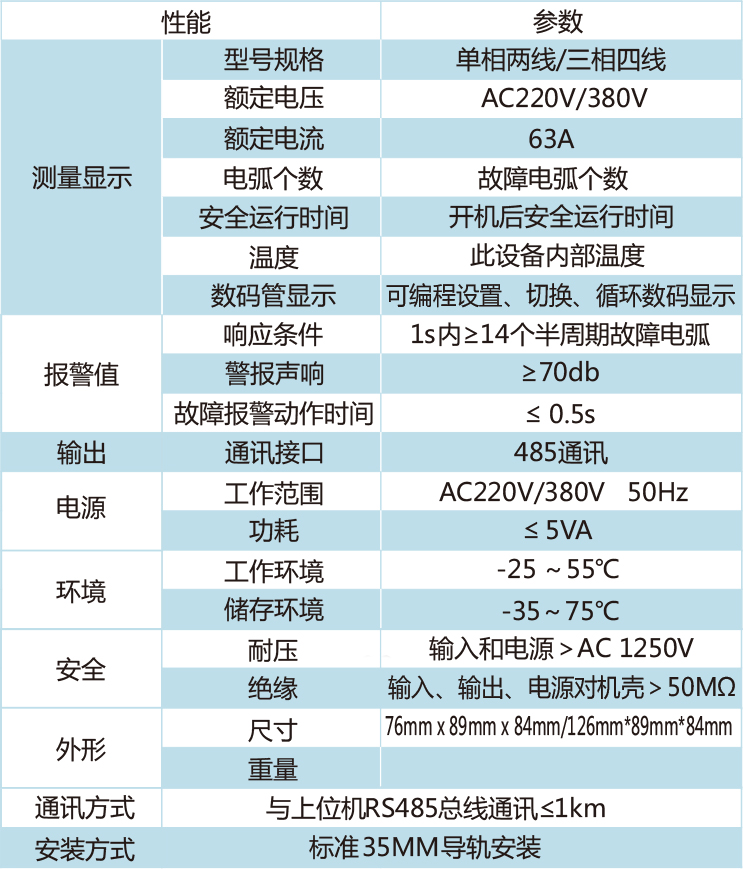

技術參數

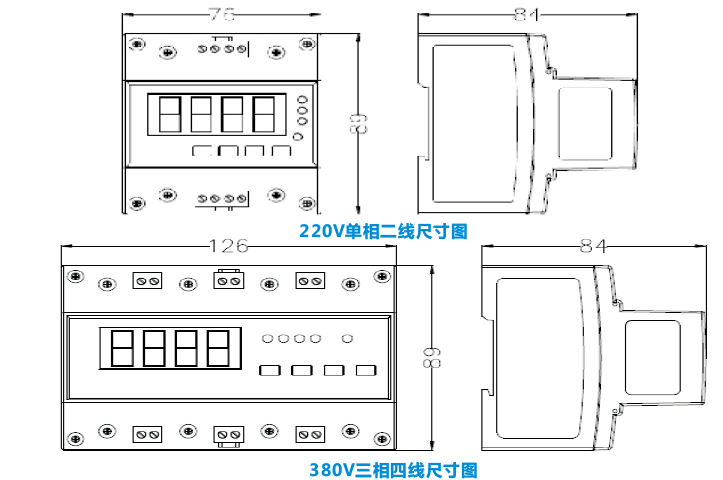

外形及安裝尺寸

安裝方式

標準35mm導軌安,安裝入導軌時，上端在里側先裝入導軌，然后向下用力，將下端兩卡扣卡入導軌。

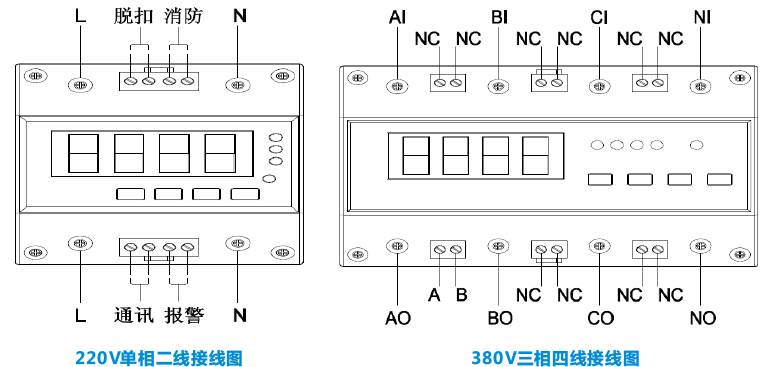

產品接線圖
