EPS應急電源集中照明集中電源

   EPS應急電源簡介

   EPS英文的全稱為Emergency（緊急）Power（電力）Supply（供給），是現代社會中最為主要的，保障電力和消防安全而采用的一種應急電源，它主要由輸入輸出單元、充電模塊、電池組、逆變器、監控器、輸出切換裝置部分組成。

    應急電源的運行原理為：

    在市電正常的時候，由市電經過輸出切換裝置給重要負荷公供電，在同一時間充電器為蓄電池為蓄電池充電或者浮充，當市電斷電后或者電壓超出供電范圍，控制器氣動逆變器，同時輸出切換裝置將市電供電狀態立即切換到逆變器供電，為負荷設備提供應急供電；當市電恢復時，應急電源將恢復為市電供電。

    EPS是以處理應急照明、事端照明、消防設施等一級負荷供電設備為主要方針，供給一種符合消防規范的具有獨立回路的應急供電體系，該體系可以在應急狀態下供給緊迫供電，用來處理照明用電或只要一路市電缺少第二路電源，或替代發電機組構成第二電源，或做為需求第三電源的場合運用。

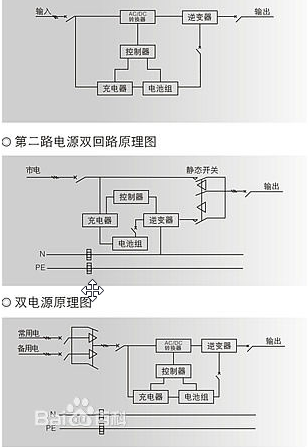

電路原理圖

說明：

     當市電經過AC/DC轉換器進入逆變器再由逆變器提供輸出電流，這時電池處于充電工作狀態。當控制器檢測到市電停電或電壓過低過高時，在零秒時間內由電池組通過逆變器輸出負載提供電能。

第二路電源雙回路原理圖

說明：

     市電經過靜態開關輸出同時逆變器處于待機狀態，當控制器檢測到市電停電或電壓過低過高時，控制器切換至電池組輸出逆變電壓，提供電能。靜態開關轉換時間為零秒。

雙電源原理圖

說明：

      當市電或備用電供電時，只有一路進入EPS-AC/DC轉換器工作，同時經過逆變器輸出。市電和備用電停電或電壓過低、過高時EPS通過靜態開關、轉換器、逆變器輸出逆變電壓提供負載供電。靜態開關轉換時間為零秒。

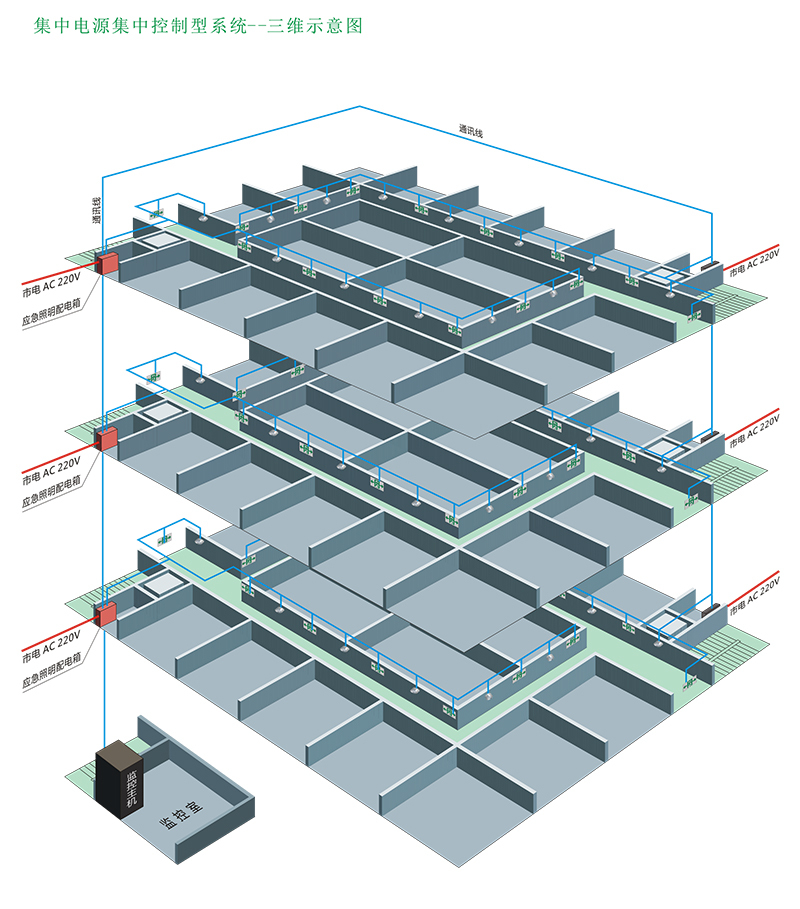

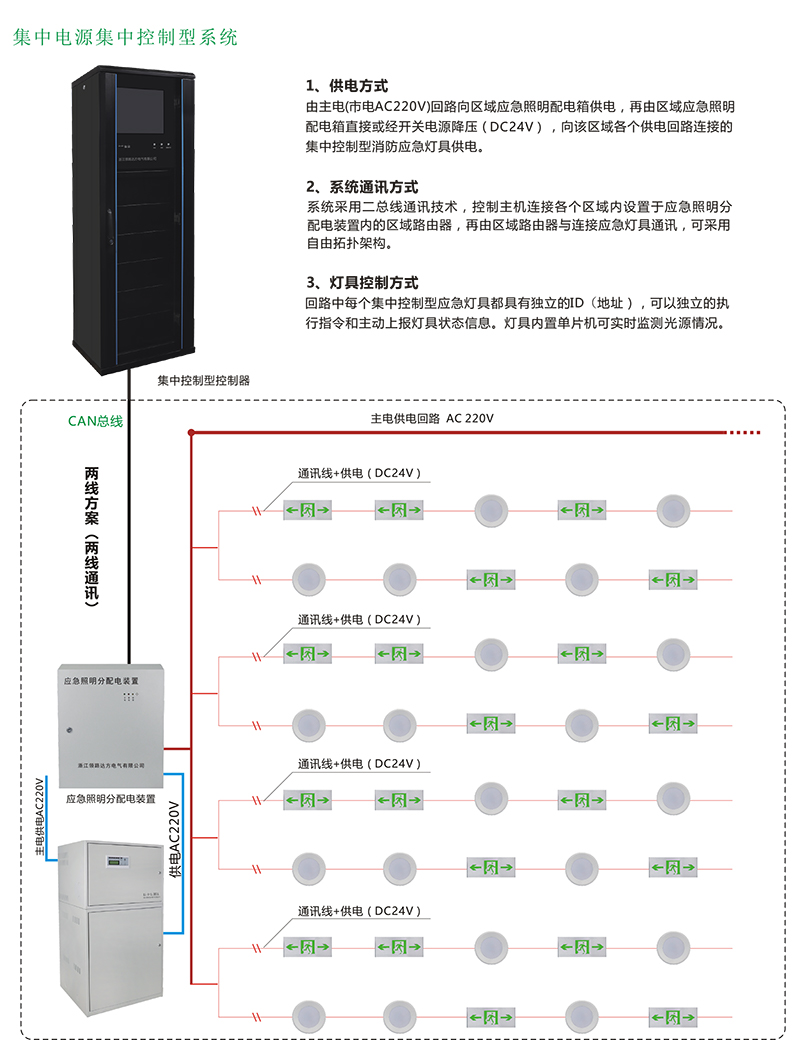

1、供電方式

       由主電（市電AC220V)回路向區域應急照明配電箱供電，再由區域應急照明配電箱直接或經開關電源降壓（DC24V），向該區域各個供電回路連接的集中控制型消防應急燈具供電。

2、系統通訊方式

       系統采用二總線通訊技術，控制主機連接各個區域內設置于應急照明分配電裝置內的區域路由器，再由區域路由器與連接應急燈具通訊，可采用自由拓?fù)浼軜?gòu)。

3、燈具控制方式

       回路中每個集中控制型應急燈具都具有獨立的ID（地址），可以獨立的執行指令和主動上報燈具狀態信息。燈具內置單片機可實時監測光源情況。
